ASTM A182 Gr F9法兰

印度ASME SA182 F9钢承插焊法兰和A182 F9 Cl2盲法兰材料制造商

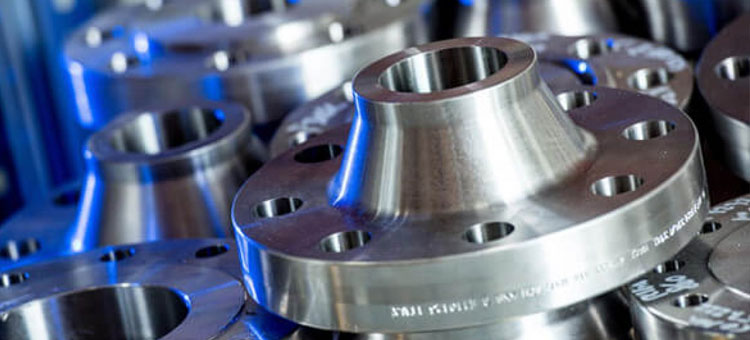

ASTM A182 Gr F9法兰

A182 F9合金钢法兰适用于小型及高压管道系统。由于含有少量的铬和钼,它具有优越的耐蚀性和延展性。

铬合金A182 F9法兰两种主要的合金元素是铬和钼。它在各种行业和应用中都很有用。它有用的行业有建筑、汽车、能源、石油和天然气。

F9合金钢管法兰具有较高的抗拉强度,良好的耐腐蚀性能,提高了硬度和韧性。抗拉强度为380mpa,屈服强度为0.2%Offset 585 Mpa。

没有铬钢F9 A182盲法兰除非在较早的阀门上关闭流量,否则几乎不可能对管道进行维修或持续维护,而这可能会影响数英里长的管道。

合金钢A182 F9 Cl2搭接接头法兰非常熟悉在法兰上滑动。然而,它包括一个法兰面和孔的交点半径,以容纳搭接短端法兰部分,使其只兼容搭接短端。

A182 F9二级法兰根据ASTM、ASME等国际标准,尺寸范围在1 / 2“至48”,不同尺寸。法兰的承压能力有不同的等级。

低合金钢ASTM A182 F9法兰广泛用于生产管道、航空航天体、汽车、铁路线路以及海上和陆上结构工程。

高合金钢ASTM A182 Gr F9法兰是一种含10.5%铬的铁合金。它有超过10%的合金混合物。

A182 Gr F9螺纹法兰有各种类型的平螺纹法兰、外螺纹法兰和内螺纹法兰。在内径中,它是螺纹,与管子上的外螺纹相匹配。

SA 182 Gr F9承插焊接法兰是在进行角焊之前对管子进行钻孔的一种方法。管道孔与法兰孔相同,具有良好的流动特性。

ASME SA 182 Gr F9法兰上的滑动适用于低压应用程序易于安装和焊接到不同的管道.此外,它还有助于焊接降低制造成本。它没有一个颈托在管道上,因此需要双重焊接。

SA182 F9 Cl1锻造法兰通常是焊接在管道上或安装在轴的螺纹端,然后连接,以允许与螺栓接触。

ASTM A182 Gr F9法兰的标准规范

ASTM规范 ASTM A182和ASME SA182
尺寸图 ANSI/ASME B16.5、BS4504、b10、b16.47系列A和B、B16.48、EN-1092、DIN等。
标准法兰 ANSI、ASME、BS、DIN、EN法兰等。
英寸大小 1/2英寸到36英寸
等级/压力等级 150#, 300#, 600#, 900#, 1500#, 2500#, pn6, pn10, pn16, pn25, pn40, pn64
法兰面类型 平面,凸起面,环型连接

A182 F9 Cl2盲法兰价格表

类型 描述 美国离岸价格 马来西亚离岸价格 欧洲离岸价格 新加坡离岸价格 沙特阿拉伯(沙特)离岸价
单位/地铁 单位/地铁 单位/地铁 单位/地铁 单位/地铁
ASTM A182 F9法兰 尺寸:8"NB x 150LB BLRF, 美元 92.5 马来西亚林吉特 376.48 欧元 77.70 新加坡元 123.95 沙特阿拉伯里亚尔 346.88

ASME SA182 F9 Cl2各类钢法兰

ASTM A182 Gr F9盲法兰
SA182 F9 Cl2 Sorf法兰
ASTM A182 F9级法兰
ASME SA182 F9承插焊法兰
A182 F9 Cl2盲法兰
SA182 F9焊颈法兰

ASTM A182 Gr F9法兰额定压力

°F的温度 类900 类150 类600 类400 类1500 类300 类2500
-20年到100年 2085 265 1390 925 3470 695 5785
200 2035 260 1360 905 3395 680 5660
300 1955 230 1305 870 3260 655 5435
400 1920 200 1280 855 3200 640 5330
500 1865 170 1245 830 3105 620 5180
600 1815 140 1210 805 3025 605 5040
650 1765 125 1175 785 2940 590 4905
700 1705 110 1135 755 2840 570 4730
750 1595 95 1065 710 2660 530 4430
800 1525 80 1015 675 2540 510 4230
850 1460 65 975 650 2435 485 4060
900 1350 50 900 600 2245 450 3745
950 845 35 560 375 1405 280 2345
1000 495 20. 330 220 825 165 1370

A182 F9盲法兰的PN号

P # G # ISO 规范 类型 爹妈 KSI (MPa) 产品形式
5 b 1 5.4 / sa - 182 F9 K90941 85 (585) 锻件

SA182 F9 Cl2 Sorf法兰重量表

管正常的直径。 O.D.法兰 厚度。法兰的最小值 Diam.的中心 凸面直径 长度中心。Y 螺纹长度 螺栓圆直径 螺栓孔直径 螺栓的数量 螺栓直径(英寸) 公斤
英寸 dn O C X G Y T 公元前 黑洞 BN 双相障碍
1/2 " 15 89.00 11.20 30.20 35.10 15.70 15.70 60.50 15.80 4 1/2 " 0.4 0.9
3/4" 20. 98.50 12.70 38.10 42.90 15.70 15.70 69.90 15.80 4 1/2 " 0.7 1.5
1" 25 108.00 14.20 49.30 50.80 17.50 17.50 79.30 15.80 4 1/2 " 0.8 1.8
1-1/4" 32 117.50 15.70 58.70 63.50 20.60 20.60 88.90 15.80 4 1/2 " 1.2 2.6
1-1/2" 40 127.00 17.50 65.00 73.20 22.40 22.40 98.60 15.80 4 1/2 " 1.5 3.3
2" 50 152.50 19.10 77.70 91.90 25.40 25.40 120.70 19.10 4 5/8" 2.3 5.1
2-1/2" 65 178.00 22.40 90.40 104.60 28.40 28.40 139.70 19.10 4 5/8" 3.7 8.1
3" 80 190.50 23.90 108.00 127.00 30.20 30.20 152.40 19.10 4 5/8" 4.1 9
3 - 1/2” 90 216.00 23.90 122.20 139.70 31.80 31.80 177.80 19.10 8 5/8" 5.1 11.2
4" One hundred. 228.50 23.90 134.90 157.20 33.30 33.30 190.50 19.10 8 5/8" 5.9 13
5" 125 254.00 23.90 163.60 185.70 36.60 36.60 215.90 22.40 8 3/4" 7 15.4
6” 150 279.50 25.40 192.00 215.90 39.60 39.60 241.30 22.40 8 3/4" 8.4 18.5
8" 200 343.00 28.40 246.10 269.70 44.50 44.50 298.50 22.40 8 3/4" 13 28.6
10" 250 406.50 30.20 304.80 323.90 49.30 49.30 362.00 25.40 12 7/8” 18 39.5
12" 300 482.50 31.80 365.30 381.00 55.60 55.60 431.80 25.40 12 7/8” 29 64
14" 350 533.50 35.10 400.10 412.80 57.20 57.20 476.30 28.50 12 1" 39 86
16" 400 597.00 36.60 457.20 469.90 63.50 63.50 539.80 28.50 16 1" 47 103
18" 450 635.00 39.60 505.00 533.40 68.30 68.30 577.90 31.80 16 1 1/8“ 57 126
20” 500 698.50 42.90 558.80 584.20 73.20 73.20 635.00 31.80 20. 1 1/8“ 76 167
24” 600 813.00 47.80 663.40 692.20 82.60 82.60 749.30 35.10 20. 1 1/4 " 97 214

相当于ASME SA182 F9 Cl2钢法兰

标准 爹妈 喧嚣材料NR。 喧嚣
合金F9 K90941 1.7386 X 12 CrMo 9 1

ASTM A182 Gr F9盲法兰耐化学腐蚀指南

年级 C 如果 P 年代 Cr
合金钢F9 0.15马克思 0.3 - -0.6 0.5 - -1.0 0.03 0.03 8 - 10 0.9 - -1.1

ASME SA182 F9承插焊法兰机械特性

抗拉强度 屈服强度(偏移量0.2%) 伸长
380 585 20 %
